Cambio de telefonillo Tegui Horizon por Tegui T71U

Ya era hora de cambiar el viejo telefonillo Tegui Horizon:

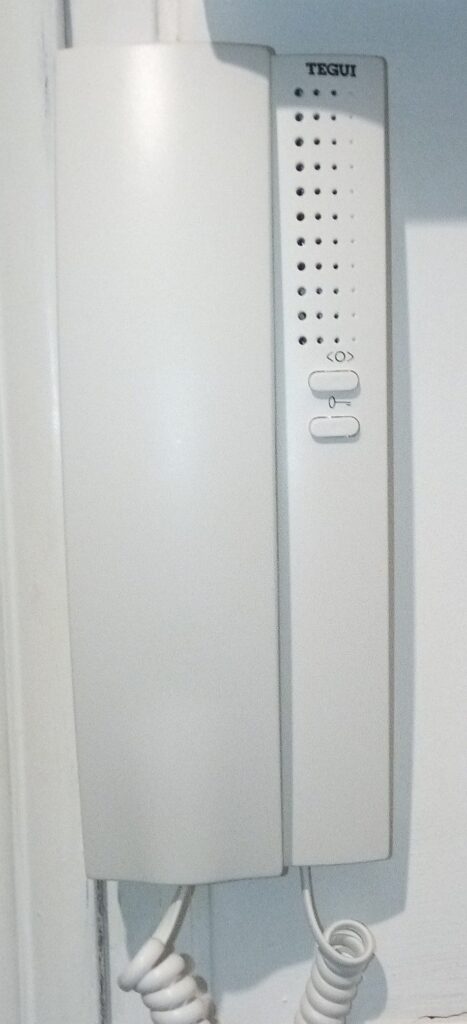

Para reemplazarlo, elegimos un modelo compatible de la misma marca: Tegui T71U:

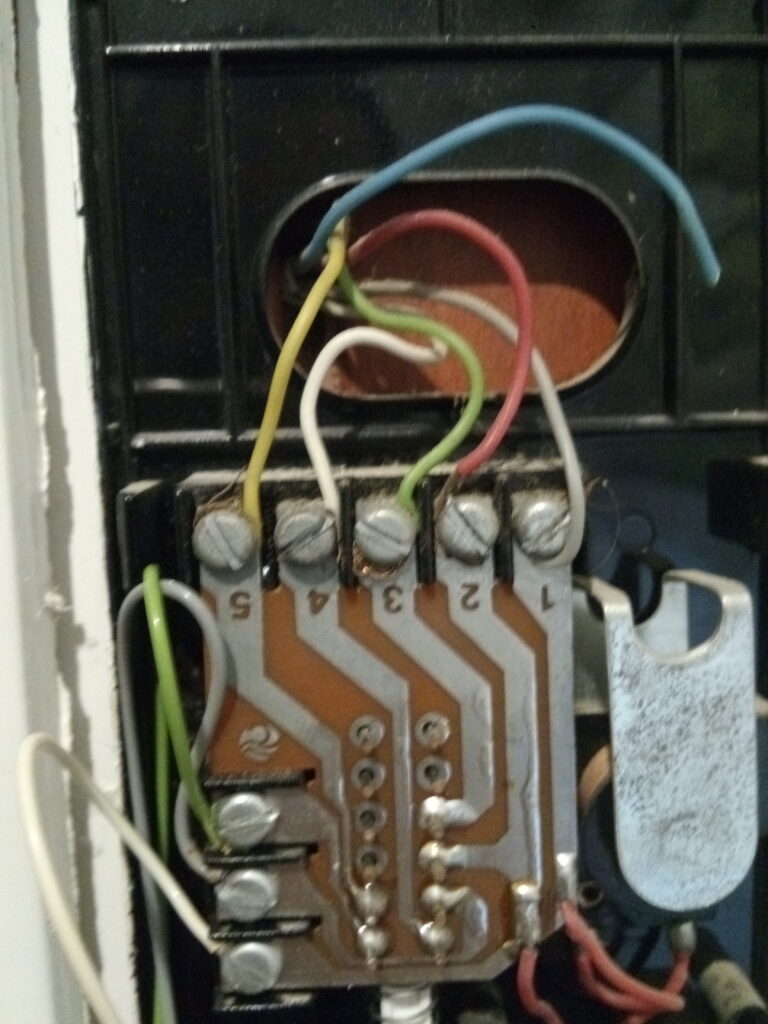

Elegimos este modelo porque reemplazarlo es realmente sencillo. Tan sólo tenemos que hacer una foto de las conexiones para saber qué número tenía cada cable en el telefonillo antiguo antes de colocar las conexiones en el nuevo:

En el esquema anterior, el técnico colocó:

  • En el conector número 1 el cable gris.
  • En el conector número 2 el cable rojo.
  • En el conector número 3 el cable verde.
  • En el conector número 4 el cable blanco.
  • En el conector número 5 el cable amarillo.

Al colocar el nuevo telefonillo, la ranura de salida de los cables se encuentra mucho más abajo, por lo que los cables no llegan.

Así que hemos cortado un trozo de un cable ethernet y hemos realizado empalmes conectando los colores tal que así:

Conexión
Horizon
Conexión
T-71U
TeléfonoCables ethernetFunción
11ZGrisAzulLlamada Zumbador
22RojoMarrónMasa común
33VerdeVerdeAbrepuertas
44BlancoBlanco-naranjaMicrófono
55AmarilloNaranjaAltavoz

De este modo, respetando el orden, podremos conectar el nuevo telefonillo.

Este nuevo modelo es más cómodo.

No requiere descolgar para abrir la puerta, puesto que el interruptor se encuentra a un lado del teléfono.

Dispone de dos potenciómetros que nos permiten regular el volúmen de audio que se recibe en el propio teléfono y el que se envía a la placa de la calle.
